MD系列溫度巡檢儀 8回路16回路32回路均可定制
|

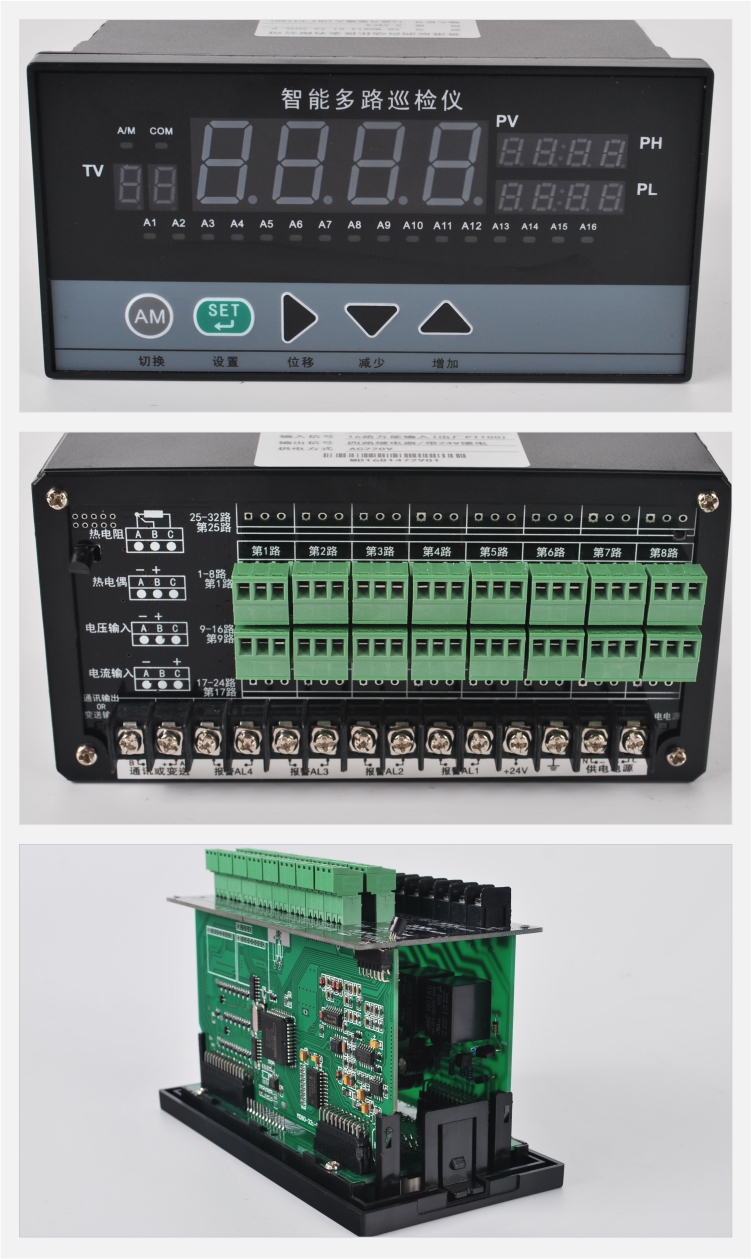

WP-MD80系列智能八回路巡檢儀 采用高水平的微處理器進行智能控制，適用于溫度、濕度、壓力、液位、瞬時流量、速度等多種物理量檢測信號的顯示及控制，可巡回檢測多路測量信號，并能對各種非線性輸入信號進行高精度的線性矯正測量。
WP-MD80系列智能八回路巡檢儀各種輸入端口均具備萬能信號和單通道輸入功能，且各路可同時輸入不同類型的型號，輸入信號全切換時只需通過儀表菜單的簡單選定，即可實現不同類型輸入信號（各種熱電偶、熱電阻、標準電壓/標準電流信號）之間的輕松切換，提高了儀表的通用性和可靠性能。
控制輸出有二種：各路統一報警輸出/變送輸出，各路分別獨立報警輸出/變送輸出。統一報警型又分為：報警記憶型和報警無記憶型。輸入/輸出回路采用光電隔離，具有良好的抗干擾能力。
具有高亮度LED數碼顯示,可帶有串行通訊接口.整機采用卡入式結構,使安裝十分簡便。
| 輸入信號 |
電阻——各種規格熱電阻（見規格篇），如Pt100、Cu100、 Cu50等或遠傳壓力電阻 電偶——各種規格熱電偶（見規格篇），如B、S、K、E、J、 T、WRe等 電壓——0~5V、1~5V或mV等 電流——0~10mA、4~20mA或0~20mA等 |
| 測量范圍 | -1999~9999字 |
| 測量精度 | 0.2%FS±1字或0.5%FS±1字 |
| 分辨率 | ±1字 |
| 溫度補償 | 0~50℃ |
| 顯示方式 |
·-1999~9999測量值顯示 ·-1999~9999設定值顯示 ·1~32通道號顯示 ·當前通道上限，下限報警值顯示 ·發光二極管工作狀態顯示 ·高亮度LED數字顯示 |
| 控制方式 | 位式ON/OFF帶回差 |
| 輸出信號 |
擬量輸出 ·DC0 ~ 10 mA(負載電阻≤750Ω) ·DC4~20mA(負載電阻≤500Ω) ·DC0 ~ 5V（輸出電阻≤250Ω） ·DC1~5V （輸出電阻≤250Ω） 開關量輸出·繼電器控制輸出（AC220V/3A DC24/5A 阻性負載） ·SCR（可控硅）輸出400V/0.5A · SSR（固態繼電器）輸出，6~24V/50mA |
| 通 訊 輸 出 |
接口方式——標準串行雙向通信接口： RS-485，RS-232C，RS-422等 ·波特率——300~9600bps內部自由設定 |
| 報警方式 |
可先擇繼電器上下限報警輸出，LED指示 可選擇繼電器上上限報警輸出，LED指示 可選擇繼電器下下限報警輸出，LED指示 |
| 報警精度 | ±1字 |
| 聯機通訊 | 通訊接口為二線制、三線制或四線制 ( 如RS-485，RS-232C，RS-422等 ) ，亦可由用戶特殊要求，波特率 300~9600bps 可由儀表內部參數自由設定。 接口和主機采用光電隔離， 提高系統的可靠性及數據的安全性。通訊距離可達1公里。 上位機可采集各種信號與數據。配用 SZ 數據采集器和 FWP工控組態軟件，可實現多臺 FWP 儀表與一臺或多臺微機 進行聯機通訊。系統采用主 —— 從通訊方式， 整個控制回路只需一根二（三、四）芯電纜，即可實現與上位機通訊，上位微機可呼叫用戶設定的儀表設備號，隨時調用各臺儀表的現場數據，并可進行儀表內部參數設定。能方便地構成各種能源管理和控制系統。 |
| 設定方式 | 面板輕觸式按鍵數字設定 ·設定值斷電后永久保存 |
| 保護方式 | ·參數設定值密碼鎖定·輸入回路斷線報警（斷電器輸出，LED指示）·超/欠量程報警指示（繼電器輸出，LES指示）·工作異常自動復位（Watch Dog）·欠壓自動復位 |
| 使用環境 | ·環境溫度 0～50℃·相對濕度 ≤85RH ·避免強腐蝕氣體 |
| ·電源電壓 |
AC220V（50Hz） AC90～260V --- 開關電源 DC 24 V±2V --- 開關電源 |
| 功 耗 |
·≤5W（AC220V供電） ·≤3W（AC90～260V --- 開關電源供電） ·≤3W（DC24V --- 開關電源供電） |
| 結 構 | ·標準卡入式 |
| 重 量 |
·420g（AC220V 供電） ·280g（開關電源供電） |
注:可選帶萬能輸入，儀表可選帶統一報警，可選帶第一路變送輸出，可選帶至高點變送輸出，可選 帶RS-485通迅，可選1~32回路巡檢顯示控制
| 型 號 | 說 明 | ||||||||||
| M | □ | □ | -□ | □ | -□ | -□ | □ | -□ | □ | □ | 智能多路巡檢測量控制儀 |
| 外形尺寸 |
D8 S8 |
160×80mm（橫式） 80×160mm（豎式） | |||||||||
| 控制作用 | □ | ||||||||||
| 通訊方式 | □ | ||||||||||
| 報警/輸出方式 | □ | ||||||||||
| 輸入類型 | □ | ||||||||||
| 第一報警方式 | □ | ||||||||||
| 第二報警方式 | □ | ||||||||||
| 報警記憶 | K |
帶報警記憶功能 不帶報警記憶功能（可省略） | |||||||||
| 饋電輸出 | P | 一路DC24V饋電輸出 | |||||||||
| 供電方式 |
T W A |
AC90～265V供電（開關電源） DC24V供電 AC220V供電（線性電源） | |||||||||
| 測量精度 | B |
0.5％FS±1字(可省略) 0.2％FS±1字(請注明) | |||||||||
