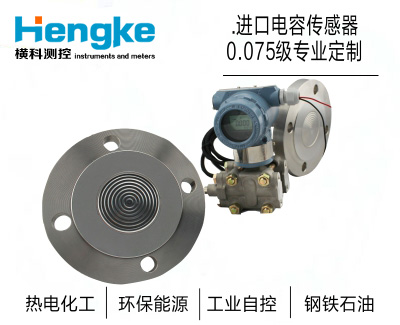

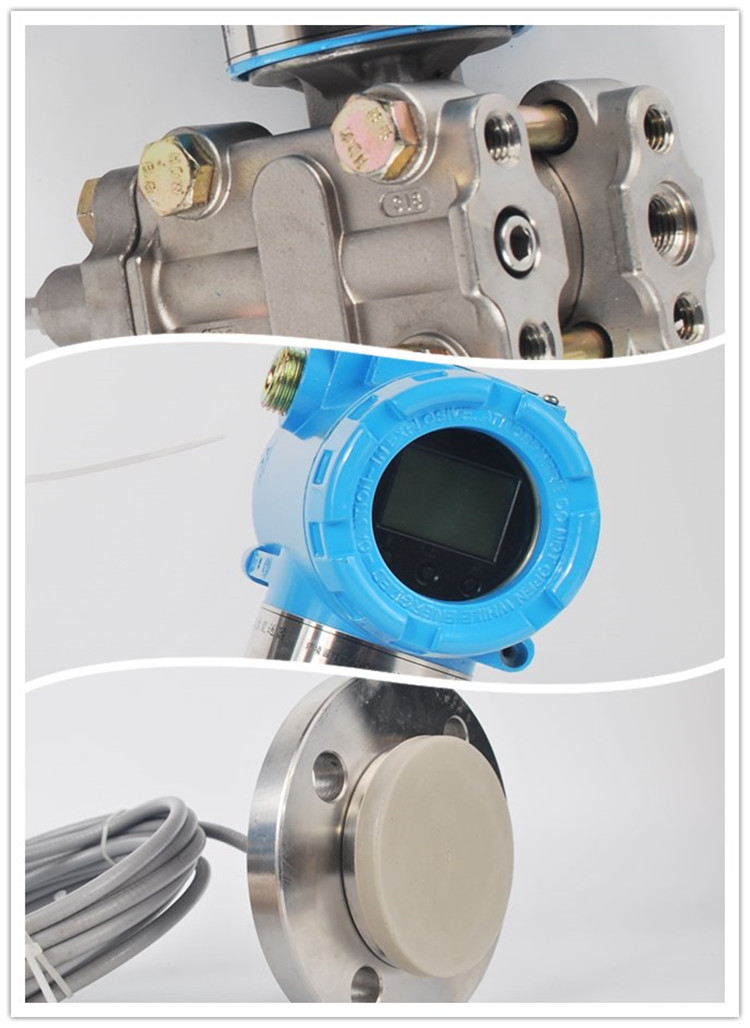

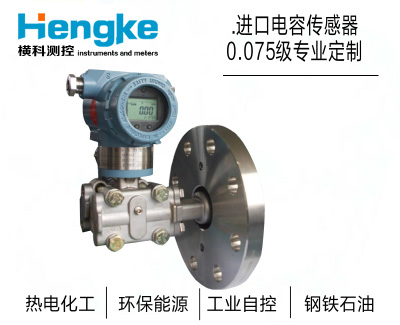

1151/3051/3151LT法蘭式壓力變送器 單法蘭/雙法蘭 隔膜型 遠傳 定制
|
CK-1151/3351LT法蘭式液位變送器可對各種容器、儲罐內的液體的液位進行科學的測量,法蘭式液位變送器有單法蘭液位變送器和雙法蘭液位變送器兩種。單法蘭液位變送器是用于測量容器、儲罐內無外部工作壓力的液體的液位，雙法蘭液位變送器測量容器、儲罐內有系統工作壓力的液體的液位。
法蘭式液位變送器被廣泛應用于石油、化工、冶金、鋼鐵、環保水處理等行業對密閉或者敞口容器或者儲罐內的液體的液位測量。法蘭標準按ADSI與國標生產，美標法蘭有3〞、4〞規格，法蘭等級為150LB、300LB。如用戶采用GB9116-88S標準，法蘭尺寸為DN40 DN50 DN80 DN100；法蘭等級為PN1.0 PN1.6 PN2.5 PN4.0。
精度：壓力/差壓變送器精度隨量程的不同而改變，分別在±0.075%~±0.5%之間
穩定性：六個月內不超過變送器精度
溫度影響：（對于DP、GP類變送器，量程代號4~9）總誤差＜±0.3%上限量程量值，每變化10℃；其它變送器和其量程，以上誤差值將增加一倍
靜壓影響：DP類：零位誤差：對于14MPa±0.5%上限量限值或±0.75%（量程代號為3）在管道壓力下通過調零給予校正。
量程誤差：HP類：零位誤差：±1%上限量程限值，對于32MPa，在管道壓力下通過調零給予校正。
量程誤差：±0.25%輸入讀數，每變化7MPa，在管道壓力下通過零給予校正。
振動影響：0.1%上限量程限值，10~55Hz，S＝0.15mm，在任何方向上。
電源影響：小于輸出量程0.005%/V。
安裝位置影響：當傳感膜片不是垂直時，可能產生不大于0.24KPa的零位系統誤差，但此誤差可通過調整零位來消除，對量程無影響。
結構材料：壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零件材詳見智能電容壓力/差壓變送器的選型本。電氣外殼為低銅鋁全金。
導壓連接：在壓力容室上連接孔為1/4-18NPT，引壓接頭上的連接孔為1/2-14NPT，其中心距可通過改變連接頭給予改變。
電氣連接：變送器殼體有2個M20*1.5螺孔，用以連接電纜管，殼體內有接線端的測量螺絲，用以測試。如與通訊器相連時，則必須固定在測量螺絲片上。
| CK1151/3351LT | 法蘭式液位變送器 | |||||||
| 代碼 | 量程范圍KPa | |||||||
| 3 | 0-1.3～7.5 | |||||||
| 4 | 0-4-40 | |||||||
| 5 | 0-40～200 | |||||||
| 6 | 0-0.16～700 | |||||||
| 代碼 | 輸出功能 | |||||||
| E | 4-20mA（模擬信號） | |||||||
| S | 智能式(帶HART協議） | |||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||
| A0 | (3〞)80 | 平 | 316L | |||||
| A2 | (3〞)80 | 50 | 316L | |||||
| A4 | (3〞)80 | 100 | 316L | |||||
| A6 | (3〞)80 | 150 | 316L | |||||
| B0 | (4〞)100 | 平 | 316L | |||||
| B2 | (4〞)100 | 50 | 316L | |||||
| B4 | (4〞)100 | 100 | 316L | |||||
| B6 | (4〞)100 | 150 | 316L | |||||
| C0 | (3〞)80 | 平 | 哈氏C-276 | |||||
| D0 | (4〞)100 | 平 | 哈氏C-276 | |||||
| E0 | (3〞)80 | 平 | 鉭 | |||||
| F0 | (4〞)100 | 平 | 鉭 | |||||
| G0 | 50 | 平 | 316L | |||||
| G2 | 50 | 50 | 316L | |||||
| G4 | 50 | 100 | 316L | |||||
| G | 50 | 平 | 哈氏C-276 | |||||
| G1 | 50 | 平 | 鉭 | |||||
| H | 40 | 平 | 316L | |||||
| H1 | 40 | 平 | 哈氏C-276 | |||||
| H2 | 40 | 平 | 鉭 | |||||
| T | 特殊約定 | |||||||
| 代碼 | 結 構 材 料 | |||||||
| 法蘭接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||
| 代碼 | 選項 | |||||||
| M1 | 0-100%線性指示表 | |||||||
| M2 | LED顯示表 | |||||||
| M3 | LCD顯示表 | |||||||
| B1 | 管裝彎支架 | |||||||
| B2 | 板裝彎支架 | |||||||
| B3 | 管裝平支架 | |||||||
| D1 | 側面泄放閥在壓力室上部 | |||||||
| D2 | 側面泄放閥在壓力室下部 | |||||||
| 不注 | 1/2NPT錐管螺紋接頭 | |||||||
| C2 | 丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭 | |||||||
| d | 隔爆型dⅡBT4 | |||||||
| i | 本安型iaⅡCT6 | |||||||
