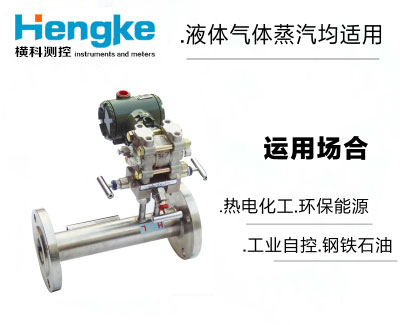

文丘里管流量計 天然氣、煤氣、氣體，水等流體的流量
|
CK-LGWB系列經典文丘里管又稱古典文丘里管，習慣稱文丘里管，標準文丘里管。其設計、制造是按國標GB/T2624－93或ISO5167設計制造，按國標JJG640－94檢定的。用于測量封閉管道中單相穩定流體的流量，常用于測量空氣、天然氣、煤氣、水等流體的流量。在標準節流裝置中，它所要求的上、下游直管段最短、壓力損失最小、性能穩定、維護方便。因其計算正確、能耗小，已廣泛用于石油、化工、電力、冶金行業。
1.結構簡單，耐用，性能穩定。
2.壓力損失小，節約流量輸送所需的能源。
3.在通徑50-1200范圍內，不需要實流標定。超出這個范圍，可以參比設計制造。當需要較高精度時，可進行實流標定。
4.本體安裝尺寸較大，對于大口徑儀表，不便于運輸安裝，可考慮用標準孔板，或插入式雙文丘里流量計。
1.公稱直徑： 50mm≤DN≤1200mm ,超過1200mm需標定
•粗鑄收縮段：100mm≤DN≤800mm
•機械加工收縮段：50mm≤DN≤250mm
•粗焊鐵板收縮段：200mm≤DN≤1200mm
2. 節流孔徑比β：0.3≤β≤0.75
•粗鑄收縮段：0.3≤β≤0.75
•機械加工收縮段：0.4≤β≤0.75
•粗焊鐵板收縮段：0.4≤β≤0.7
3.雷諾數范圍： 2×105≤ReD≤2×106
•粗鑄收縮段：2×105≤ReD≤2×106
•機械加工收縮段：2×105≤ReD≤106
•粗焊鐵板收縮段：2×105≤ReD≤2×106
4.精度等級：1級 1.5級
5.材質
•粗鑄收縮段：鑄鐵或銅
•機械加工收縮段：碳鋼或不銹鋼
•粗焊鐵板收縮段：碳鋼或不銹鋼
6.公稱壓力:0.25-4.0Mpa
1、本公司承若凡是購買我司產品，一年質保期內，若收到用戶關于此類缺陷的通知，本公司對確實有缺陷的產品實行無條件免費維修或免費更換
2、客戶的技術疑問，我們承諾在一個工作日內處理完畢。
3、返廠維修的儀表我們承諾在3個工作日內出具檢測結果，7個工作日內完成維修。
4、儀表返給客戶之后2周之內對用戶進行回訪，并提供自動化相關技術的免費咨詢。
